Цветовая кодировка

Цвет Код для медного кабеля ("xxx") Код для волоконно-оптического кабеля ("C")
Черный 101 B
Белый 102 W
Красный 103 R
Синий 104 U
Желтый 105 Y
Зеленый 106 E
Оранжевый 107 O
Фиолетовый 108 P
Серый 109 G
Светло-серый 129 L
Слоновая кость 177 I
Коричневые 201 N
Розовый 202 K
закрыть

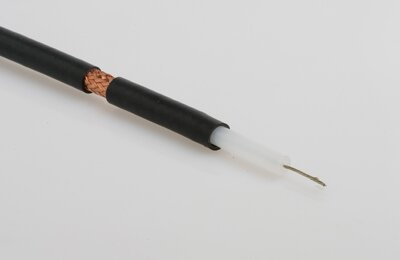

Коаксиальный кабель, тип RG-11/U FR, 75 Ом

Запрос цены:


закрыть

закрыть

Код: 6301101101

Краткое описание:

Коаксиальный кабель 75 Ом, для работы в частотном диапазоне до 1 ГГц, с максимальным напряжением до 5000 В и диапазоном температур от -20°С до +80°С, соответствует стандарту MIL-C-17. Внешняя оболочка сделана из черного огнестойкого ПВХ-компаунда для внутренней прокладки.

1. Внутренний проводник:

1.1. Материал: луженая медь
1.2. Конструкция: многожильный, 7х0,40 мм (18 AWG)
1.3. Внешний диаметр: 1,20 мм (ном.)

2. Диэлектрик:

2.1. Материал: полиэтилен низкой плотности
2.2. Конструкция: плотный
2.3. Внешний диаметр: 7,25 мм (ном.)

3. Внешний проводник:

3.1. Конструкция: оплетка
3.2. Материал: оголенная медь, 0,180 мм (ном.)
3.3. Плотность покрытия: 95% мин.
3.4. Внешний диаметр: 8,0 мм (ном.)

4. Внешняя оболочка:

4.1. Материал: огнестойкий ПВХ-компаунд
4.2. Цвет: черный, RAL 9005
4.3. Толщина: 1,1 мм (ном.)
4.4. Внешний диаметр: 10,30 мм (ном.)
4.5. Маркировка: по заказу или стандартная маркировка Teldor

5. Физические параметры:

5.1. Общая расчетная масса: 142,0 кг/км (ном.)

6. Электрические параметры:

6.1. Волновое сопротивление: 75±3 Ом
6.2. Коэффициент затухания:
0,171 дБ/м макс. на частоте 400 МГц
0,308 дБ/м макс. на частоте 1000 МГц
6.3. Сопротивление постоянному току: 21,6 Ом/км макс. при 20°C
6.4. Электрическая прочность диэлектрика: 10000 В/1 мин.
6.5. Скорость распространения: 66% (ном.)
6.6. Электроёмкость: 72,1 пФ/м (ном.)
